Ø 六面砧超高静水压发生系统

Multi-anvil High Hydraulic Pressure Generating System

主要客户：中国科学院物理研究所，等

Main Client: Institute of physics, Chinese Academy of Sciences, etc.

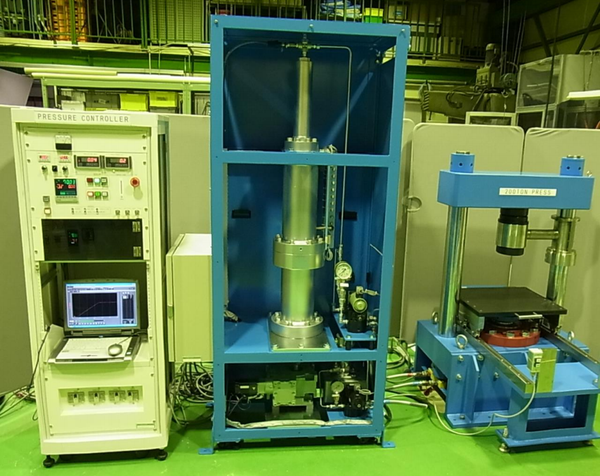

Ø 六面砧超高静水压发生系统

Multi-anvil High Hydraulic Pressure Generating System

n 设备用途PURPOSE

用于产生和维持最高达15万大气压的静水压环境

For generating and maintaining a hydrostatic environment of up to 150000 atmospheres

n 主要技术规格MAIN SPECIFICATIONS

200吨油压机 200t oil press

油缸行程：100 mm

总高度：1.2米

总重量：约1.2吨

最大负荷：200吨

压力控制柜Pressure control cabinet

压力控制柜的最大输出油压：700 bar

连续升压速率可调范围：0-100 bar/min

连续降压速率可调范围：0-100 bar/min

微型立方六面砧高压腔High pressure cavity of micro cubic hexahedral anvil

锤头导向块：

直径：80 mm；

材质：非磁镍铬铝合金

底部有对称2圆孔(直径3.3 mm),用于放置温度计；

旋转螺母：

高度：45 mm; 内径：41 mm; 材质：铍铜合金

上部：正六边形构造，对边间距70 mm；

对顶角间距79 mm;

压力腔体：(用于承压)

直径：106 mm；高度：约165 mm；

材质：铍铜合金

压力垫片：

材质：铍铜合金；

厚度：31 mm；

直径：70 mm

中心孔径：10 mm,

贯通式；

锤头：

顶部四方边长：2.5 mm和4.0 mm；

材质：非磁碳化钨合金

微型活塞圆筒压力包
